積分球：LED 產業的核心測量支柱
作為 LED 燈具研發、生產及質檢全流程的核心光學測量設備，積分球是光通量、色溫、顯色指數等關鍵參數精準獲取的 “基石”。其看似簡潔的空腔球體結構下，蘊藏著復雜的光學原理與精密的設計邏輯，下文將系統拆解其核心特性與適配 LED 行業的設計要點。
一、積分球的核心光學特性：光的 “精準調控能力”
（一）高均勻性光場生成特性：光的 “均質化載體”

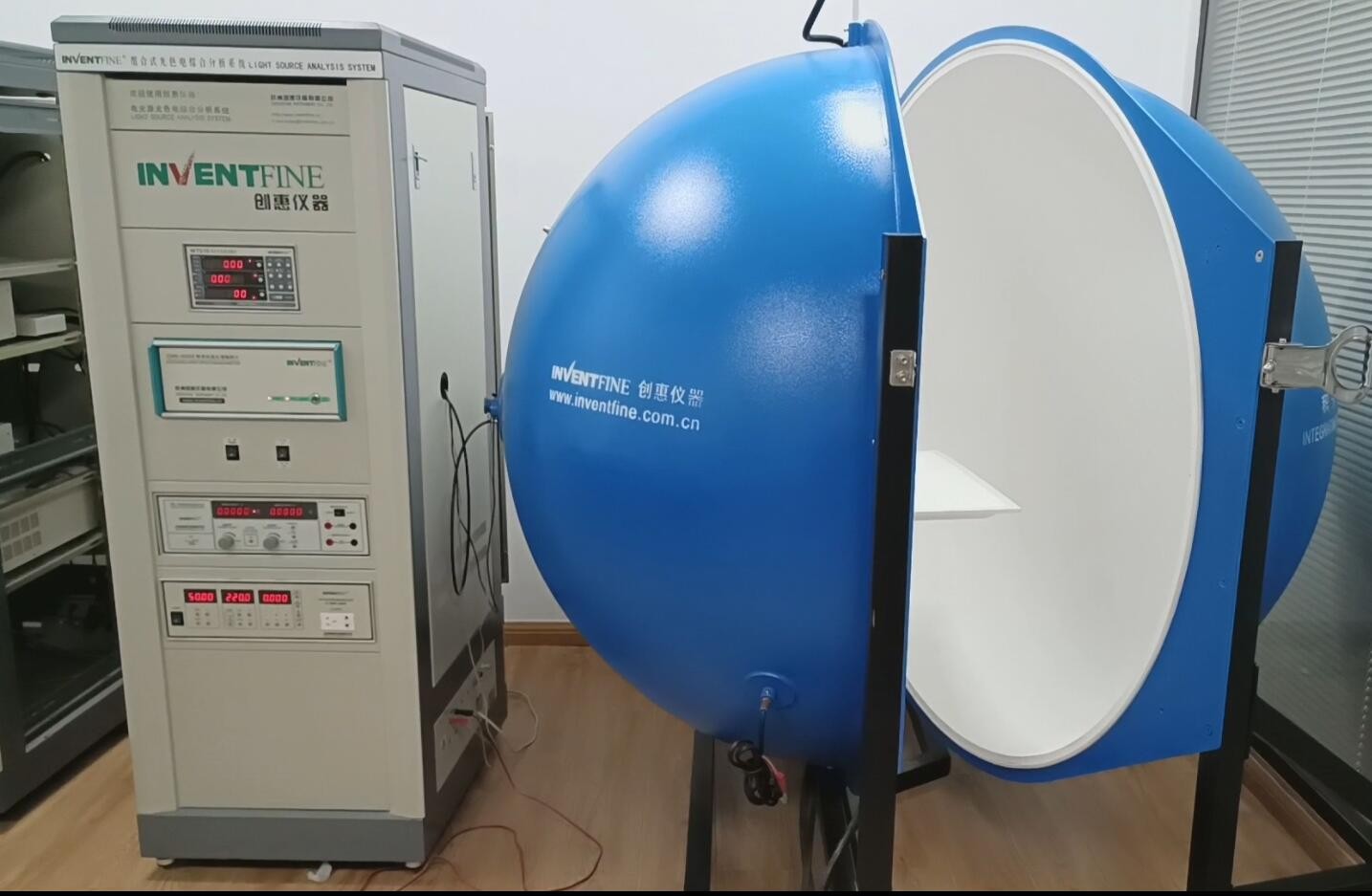

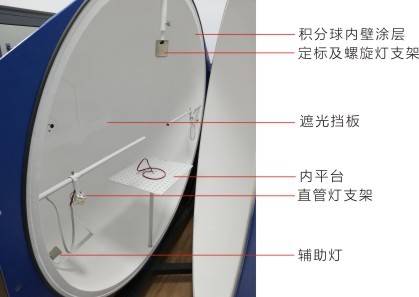

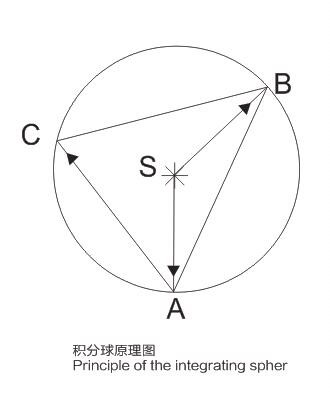

積分球通過光線多次漫反射實現能量均質化：LED 光線經入射口進入后，先撞擊內壁漫反射涂層，遵循朗伯余弦定律向全方向均勻散射；經數百次連續反射后，原本存在方向差異與強度波動的 LED 光線被充分混合，最終在球內壁形成輻射亮度均一的光場。
優質積分球出光口均勻度可達 98% 以上，確保探測器接收的光線真實反映 LED 燈具整體光學性能，而非局部光斑特性。需注意，均勻性受積分球尺寸與開孔比影響，小型積分球因反射路徑較短，均勻度達標難度更高。
（二）高效光能量捕獲特性：光的 “全空間收納裝置”
針對 LED 燈具（如球泡燈、面板燈等室內燈具）120°-180° 的寬角度光輸出特性，積分球憑借全空間光捕獲能力實現精準適配，其核心在于內壁高反射涂層：
硫酸鋇：適用于 350-2400nm 光譜范圍，反射率≥95%，性價比高且在可見光區性能穩定；
漫射金：適配 0.7-20μm 紅外波段，反射率≥90%，兼具耐高溫特性；
PTFE：覆蓋 250-2500nm 全波段，反射率≥99%，穩定性強。
該高反射特性使積分球對 LED 光通量的捕獲效率達 98% 以上，顯著優于傳統透鏡式測量系統（70%-85%），尤其適用于低光效 LED 樣品的精準測量。
（三）光譜保真特性：光的 “原始信息還原器”
在 LED 色溫與顯色指數測量中，光譜信號保真度直接決定測量精度。積分球通過降低光線傳播過程中的光譜畸變，確保不同波長光能量按原始比例被檢測，關鍵在于涂層材料的光譜反射平坦性：優質 PTFE 涂層在 250-2500nm 范圍內，光譜反射率波動可控制在 ±1% 以內；硫酸鋇涂層在可見光區的波動則小于 ±2%。
這一特性使積分球系統能準確還原 LED 光譜分布，為色品坐標（x,y）、色容差（SDCM）、顯色指數（Ra,R1-R15）等參數計算提供可靠原始數據，完全滿足 CIE No.15:2004 色度學標準要求。
二、LED 行業適配的積分球設計要點：“量燈定制” 的技術邏輯

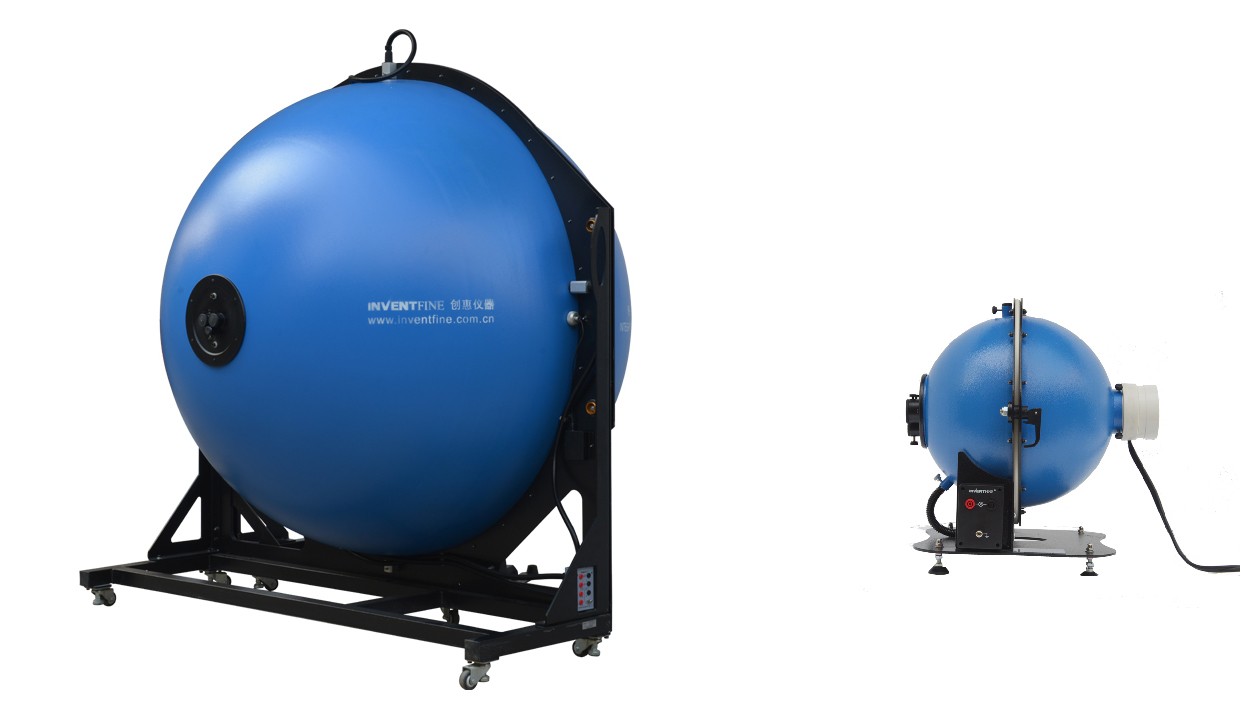

（一）尺寸參數的科學匹配
積分球尺寸（內徑）選擇需平衡 LED 樣品尺寸與測量精度，核心遵循 “樣品直徑不超過球內徑 1/10” 原則：
小型積分球（φ300-500mm）：適配貼片 LED、LED 燈珠等小型光源，光響應速度快，支持批量快速檢測，端口占比需控制在 3% 以內（端口總面積 / 球內壁面積），避免影響均勻性；
中型積分球（φ50-1000mm）：為行業主流通用型號，適配筒燈、球泡燈等常規 LED 燈具。以 φ200mm 型號為例，可測量最大直徑 200mm 的燈具，端口占比可放寬至 5%，在光通量誤差≤2% 的測量精度與檢測效率間實現最優平衡；
大型積分球（φ1000mm 以上）：針對路燈、投光燈等大功率 LED 燈具，如 φ1m 型號可滿足 1000W 以上 LED 燈具測量需求，雖信噪比高（≥80dB），但需配備強效散熱系統，避免球內溫升影響測量精度。
（二）核心材料的精準選型
材料選擇直接決定積分球測量性能與使用壽命，需結合 LED 測量的光譜范圍與環境條件定向選型：
內壁涂層：常規 LED 燈具（可見光區 400-700nm）優先選用硫酸鋇涂層，成本僅為 PTFE 的 1/3-1/2，可滿足一般精度需求；LED 植物燈（含 450nm 藍光、660nm 紅光）、紫外 LED 等特殊光源，需選用 PTFE 涂層保障寬波段反射率穩定；測量功率≥200W 的工礦燈等高溫 LED 燈具時，漫射金涂層可耐受 300℃以上高溫，防止涂層燒蝕；
球體外殼：采用鋁合金或不銹鋼材質，鋁合金外殼重量較不銹鋼輕 40%，適配移動檢測設備；不銹鋼外殼剛性強、抗腐蝕性優，適用于生產線惡劣環境，外殼厚度需達 3-5mm，確保雜散光抑制比≥10?:1；

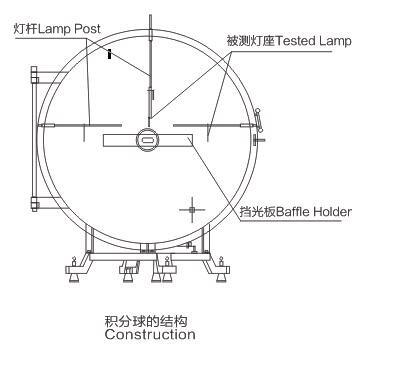

擋光板材料：選用與內壁同材質涂層的金屬板，厚度 2-3mm，尺寸需確保遮擋直射光且不超過球內空間的 5%。國儀光子創新采用弧形擋光板設計，較傳統平板擋光板減少 15% 光能量損失。
（三）端口與光路優化設計
端口布局與光路設計需遵循 “無直射、少遮擋、易操作” 原則，直接影響 LED 測量的便捷性與準確性：
端口配置：基礎測量需至少包含 3 個端口 ——0° 入射端口（安裝 LED 樣品）、90° 觀測端口（連接光譜探測器）、180° 反射端口（校準用）；透射測量需額外增設北極端口。端口直徑根據器件尺寸確定，探測器端口直徑通常為 10-20mm，LED 樣品端口直徑需比樣品大 5-10mm；
光路控制：擋光板需精準設置于入射端口與觀測端口連線之間，距離球心距離為球半徑的 1/3-1/2，杜絕 LED 直射光直接到達探測器；針對 COB LED 等面光源，可加裝漫射板配件，進一步提升光場均勻性；
散熱設計：功率≥50W 的大功率 LED 燈具測量時會產生顯著熱量，需在樣品端口配備風冷或水冷系統，將球內溫升控制在 5℃以內。實驗表明，環境溫度每變化 1℃，LED 光通量測量誤差會增加 0.3%-0.5%，溫控環節至關重要。
（四）系統校準的規范化設計
積分球測量準確性依賴嚴格的校準體系，需滿足 IESNA LM-79-19 標準要求，針對 LED 燈具相對測量特性優化：
標定光源選擇：需選用與被測 LED 光譜特性相近的標準燈，如測量 2700K-3000K 暖白光 LED 時，應匹配同色溫段鹵鎢標準燈，光通量偏差不超過 ±5%；
校準周期：日常生產檢測中，每 8 小時需用標準燈進行一次單點校準；精度檢測時，需按 CIE No.84:1989 標準完成全光譜校準，校準周期不超過 3 個月；
誤差控制：通過雙標準燈比對法控制系統誤差，確保光通量測量重復性誤差≤0.5%，色溫測量誤差≤50K，顯色指數測量誤差≤1.0Ra。
三、LED 行業典型應用與設計案例
（一）LED 燈珠批量檢測用積分球系統
某 LED 封裝企業針對 0805 貼片燈珠（尺寸 2.0×1.2mm）批量檢測需求，采用 φ100mm 小型積分球系統，核心設計如下：
尺寸適配：樣品端口直徑 8mm，端口占比 2.56%（＜3% 閾值），滿足燈珠測量空間需求；
材料選擇：內壁采用硫酸鋇涂層，可見光區反射率≥95%，平衡檢測精度與成本；
光路優化：采用雙擋光板設計，有效抑制燈珠直射光，出光均勻度達 97%；
系統配置：集成多通道切換裝置，實現每小時 1200 顆燈珠自動檢測，光通量測量誤差≤1.5%。
（二）大功率 LED 路燈檢測用積分球系統

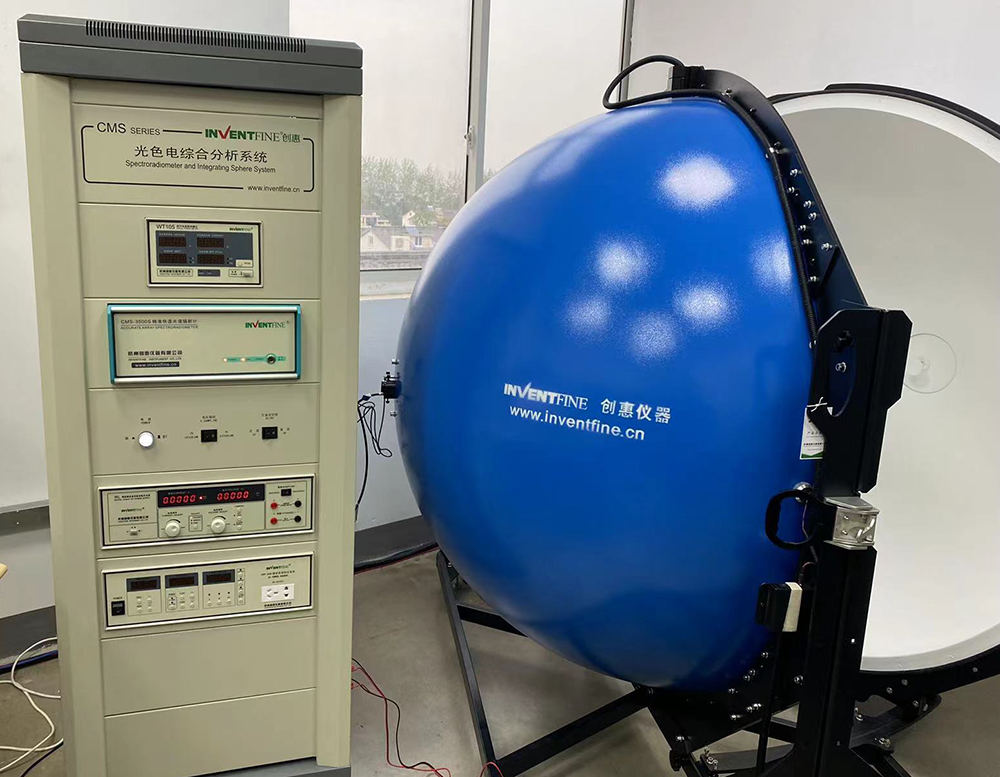

某第三方檢測機構為滿足 100-1000W LED 路燈檢測需求，定制 φ1.5m 大型積分球系統，關鍵設計包括：
尺寸匹配：球內徑 1500mm，可容納最大直徑 1200mm 的路燈樣品，樣品與球心同軸度偏差≤2mm；
材料升級：內壁采用 PTFE 涂層，400-1100nm 波段反射率≥98%，適配路燈紅外輻射測量需求；
散熱強化：配備水冷 + 風冷復合散熱系統，球內溫升控制在 3℃以內；
校準體系：采用 1000W 標準鹵鎢燈標定，支持 CIE No.177-2007 標準下全參數測量，顯色指數測量精度達 ±0.5Ra。
四、結語
積分球作為 LED 光學測量的 “基礎設施”，其核心價值在于通過材料與結構設計實現光場的均勻化與保真化，而設計要點需緊密匹配 LED 燈具的尺寸、功率及光譜特性 —— 從涂層反射率 1% 的精度提升，到端口占比 1% 的細節控制，每一項優化均直接決定測量數據的可靠性。
隨著 LED 技術向 Mini/Micro LED、智能照明方向迭代，積分球設計正朝著模塊化、高光譜分辨率、快速響應方向演進：Newport 模塊化積分球系統已實現 “單球適配多類型 LED 測量” 突破。未來，積分球將不僅是測量工具，更將成為 LED 光學性能研發的核心支撐平臺，為照明產業高質量發展提供精準的 “光場標尺”。
